CHIARAVALLI
< Previous Chiaravalli transmission components | Products index | Next Chiaravalli transmission components >
Pitch 19,05 mm
0.6 + 1 mm
depth
Inner width 11,68 mm
Roller Ø 12,07 mm
M
B
KEYWAY DIN 6885 UNI 6604
Hardened teeth HRC 45÷53
cava in linea con dente
T2 keyway in line with tooth
Z | P. NUMBER | de | dp | dm | A | ØD1 H7 | B H9 | T2 | M | Z | P. NUMBER | de | dp | dm | A | ØD1 H7 | B H9 | T2 | M | |
12 | 1619122 0 | 81,8 | 73,6 | 52 | 35 | 20 | 6 | 2,8 | M5 | 16 | 16191620 | 105,5 | 97,65 | 75 | 35 | 20 | 6 | 2,8 | M5 | |
16191222 | 22 | 6 | 2,8 | M5 | 16191622 | 22 | 6 | 2,8 | M5 | |||||||||||
16191224 | 24 | 8 | 3,3 | M6 | 16191624 | 24 | 8 | 3,3 | M6 | |||||||||||
16191225 | 25 | 8 | 3,3 | M6 | 16191625 | 25 | 8 | 3,3 | M6 | |||||||||||
16191228 | 28 | 8 | 3,3 | M6 | 16191628 | 28 | 8 | 3,3 | M6 | |||||||||||
16191230 | 30 | 8 | 3,3 | M6 | 16191630 | 30 | 8 | 3,3 | M6 | |||||||||||
13 | 16191320 | 87,1 | 79,6 | 58 | 35 | 20 | 6 | 2,8 | M5 | 16191632 | 32 | 10 | 3,3 | M8 | ||||||
16191322 | 22 | 6 | 2,8 | M5 | 16191635 | 35 | 10 | 3,3 | M8 | |||||||||||
16191324 | 24 | 8 | 3,3 | M6 | 16191638 | 38 | 10 | 3,3 | M8 | |||||||||||
16191325 | 25 | 8 | 3,3 | M6 | 16191640 | 40 | 12 | 3,3 | M10 | |||||||||||
16191328 | 28 | 8 | 3,3 | M6 | 17 | 16191722 | 111,2 | 103,67 | 80 | 35 | 22 | 6 | 2,8 | M5 | ||||||
16191330 | 30 | 8 | 3,3 | M6 | 16191725 | 25 | 8 | 3,3 | M6 | |||||||||||
16191332 | 32 | 10 | 3,3 | M8 | 16191728 | 28 | 8 | 3,3 | M6 | |||||||||||
16191335 | 35 | 10 | 3,3 | M8 | 16191730 | 30 | 8 | 3,3 | M6 | |||||||||||
14 | 16191420 | 93,8 | 85,61 | 64 | 35 | 20 | 6 | 2,8 | M5 | 16191732 | 32 | 10 | 3,3 | M8 | ||||||
16191422 | 22 | 6 | 2,8 | M5 | 16191735 | 35 | 10 | 3,3 | M8 | |||||||||||
16191424 | 24 | 8 | 3,3 | M6 | 16191738 | 38 | 10 | 3,3 | M8 | |||||||||||
16191425 | 25 | 8 | 3,3 | M6 | 16191740 | 40 | 12 | 3,3 | M10 | |||||||||||
16191428 | 28 | 8 | 3,3 | M6 | 18 | 16191822 | 118 | 109,71 | 80 | 35 | 22 | 6 | 2,8 | M5 | ||||||
16191430 | 30 | 8 | 3,3 | M6 | 16191825 | 25 | 8 | 3,3 | M6 | |||||||||||
16191432 | 32 | 10 | 3,3 | M8 | 16191828 | 28 | 8 | 3,3 | M6 | |||||||||||
16191435 | 35 | 10 | 3,3 | M8 | 16191830 | 30 | 8 | 3,3 | M6 | |||||||||||
15 | 16191520 | 99,2 | 91,63 | 70 | 35 | 20 | 6 | 2,8 | M5 | 16191832 | 32 | 10 | 3,3 | M8 | ||||||
16191522 | 22 | 6 | 2,8 | M5 | 16191835 | 35 | 10 | 3,3 | M8 | |||||||||||
16191524 | 24 | 8 | 3,3 | M6 | 16191838 | 38 | 10 | 3,3 | M8 | |||||||||||
16191525 | 25 | 8 | 3,3 | M6 | 16191840 | 40 | 12 | 3,3 | M10 | |||||||||||
16191528 | 28 | 8 | 3,3 | M6 | 19 | 16191925 | 123,3 | 115,75 | 80 | 35 | 25 | 8 | 3,3 | M6 | ||||||
16191530 | 30 | 8 | 3,3 | M6 | 16191928 | 28 | 8 | 3,3 | M6 | |||||||||||
16191532 | 32 | 10 | 3,3 | M8 | 16191930 | 30 | 8 | 3,3 | M6 | |||||||||||
16191535 | 35 | 10 | 3,3 | M8 | 16191932 | 32 | 10 | 3,3 | M8 | |||||||||||
16191538 | 38 | 10 | 3,3 | M8 | 16191935 | 35 | 10 | 3,3 | M8 | |||||||||||
16191540 | 40 | 12 | 3,3 | M10 | 16191938 | 38 | 10 | 3,3 | M8 | |||||||||||
16191940 | 40 | 12 | 3,3 | M10 | ||||||||||||||||
16191942 | 42 | 12 | 3,3 | M10 | ||||||||||||||||
16191945 | 45 | 14 | 3,8 | M12 |
MATERIAL C 45 UNI 7845
CAD drawings available on our site
Quantity, availability and prices on B2B Chiaravalli

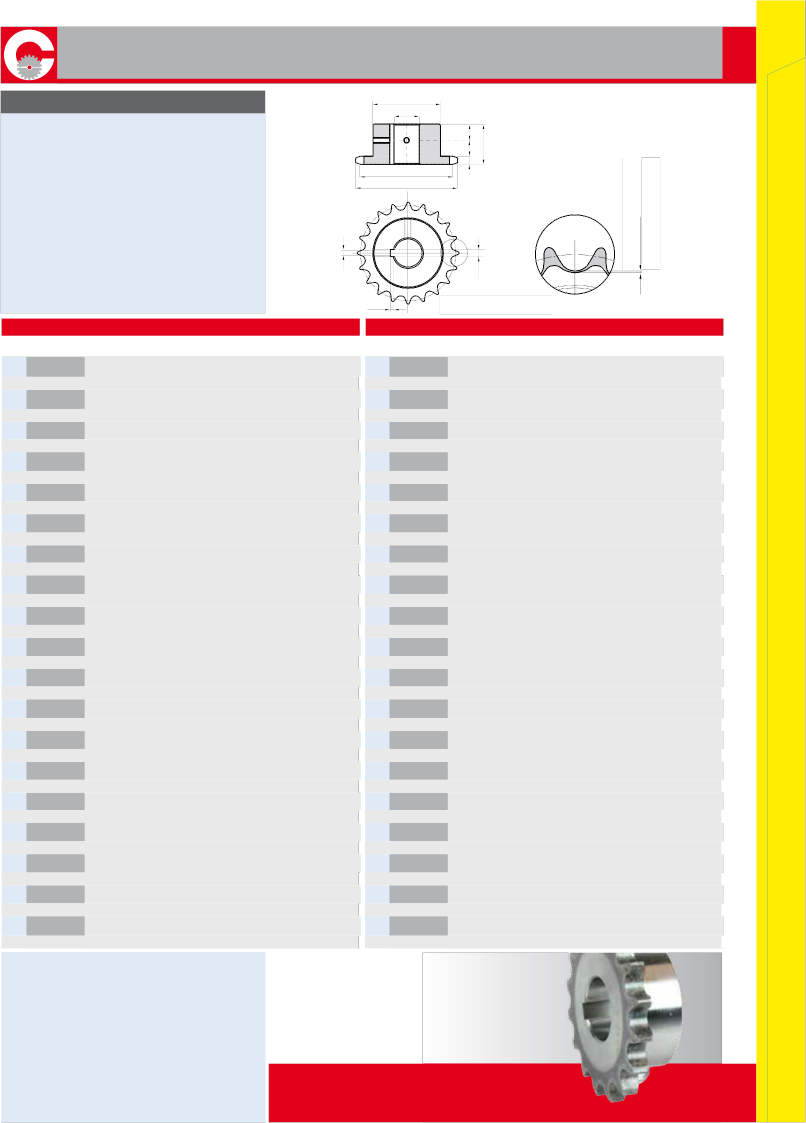

SIMPLE CHAIN SPROCKETS WITH HARDENED 1
TEETH WITH HOLE + KEYWAY + SCREW HOLES 39
3/4” x 7/16” 12B-1
