DIMENSIONI CMS CMS DIMENSIONS
CHPL 2500 CMS - Riduttore a vite senza fine CHM in entrata CHPL 2500 CMS - CHM input worm gearboxes
CHPL | CHM 50 | CHM 63 | ||||||||
L | I | H | M | N | L | I | H | M | N | |
2501 | 290.5 | 50 | 110 | 60 | 80 | 300 | 63 | 135 | 72 | 95 |
2502 | 338.5 | 348 | ||||||||
2503 | 386.5 | 396 | ||||||||
2504 | 434.5 | 444 | ||||||||
LV
V V
CHPL | CHM 75 | CHM 90 | ||||||||
LV | I | H | M | N | LV | I | H | M | N | |
2501 | 279 | 75 | 161 | 86 | 112.5 | 289 | 90 | 193 | 103 | 129.5 |
2502 | 327 | 337 | ||||||||
2503 | 375 | 385 | ||||||||
2504 | 423 | 433 | ||||||||
ØC p. ØAE P6
ØC M N
I
H
ØAE
CHPLB 2500 CMS - Flange motori IEC CHPLB 2500 CMS - IEC Motor flanges
CHPLB | IEC 63 | IEC 71 | IEC 80 | IEC 90 | ||||||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
2502 | 240 | 196 | 36 | 140 | 240 | 196 | 36 | 160 | 240 | 216 | 56 | 200 | 240 | 216 | 56 | 200 |
2503 | 288 | 288 | 288 | 288 | ||||||||||||
2504 | 336 | 336 | 336 | 336 | ||||||||||||
L
P
LP
ØD
CHPLB | IEC 100 | IEC 112 | IEC 132 | IEC 160 | ||||||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
2502 | 240 | 226 | 66 | 250 | 240 | 226 | 66 | 250 | 240 | 260 | 100 | 300 | 240 | 299 | 139 | 350 |
2503 | 288 | 288 | 288 | - | ||||||||||||
2504 | 336 | 336 | - | - | ||||||||||||
p. P4

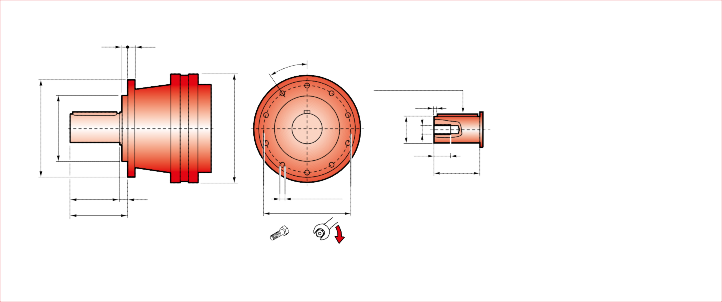

CHPLB 2500 CMS - Alberi maschi entrata CHPL 2500 CMS - Male input shafts
L
CHPLB | CM42 | CM65 | CP65 | ||||||||||||
L | LT | T | LE | ØE | L | LT | T | LE | ØE | L | LT | T | LE | ØE | |
2502 | 240 | 253 | 93 | 82 | 42 h6 | 240 | 297.5 | 121.5 | 105 | 65 h6 | 240 | 329 | 153 | 105 | 65 h6 |
2503 | 288 | 288 | 288 | ||||||||||||
2504 | 336 | 336 | 336 | ||||||||||||
LT
LE
ØE
p.
E P7
D6 CHPL/CHPLB 2500 CMC
