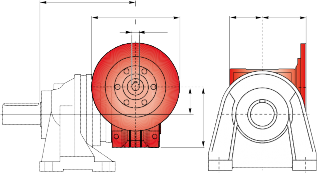

DIMENSIONI CCPC CCPC DIMENSIONS
CHPL 16000 CCPC - Riduttore a vite senza fine CHM in entrata CHPL 16000 CCPC - CHM input worm gearboxes
CHPL | CHM 50 | CHM 63 | CHM 75 | ||||||||||||
LV | I | H | M | N | LV | I | H | M | N | LV | I | H | M | N | |
16001 | - | - | - | ||||||||||||
16002 | 442 | 50 | 110 | 60 | 80 | 451.5 | 63 | 135 | 72 | 95 | 430.5 | 75 | 161 | 86 | 112.5 |
16003 | 553 | 562.5 | 541.5 | ||||||||||||
16004 | 601 | 610.5 | 589.5 | ||||||||||||
LV
ØC M N
I
H
ØAE
CHPL | CHM 90 | CHM 110 | CHM 130 | ||||||||||||
LV | I | H | M | N | LV | I | H | M | N | LV | I | H | M | N | |
16001 | - | 433 | 110 | 237.5 | 127.5 | 160 | 440 | 130 | 277.5 | 147.5 | 180 | ||||
16002 | 440.5 | 90 | 193 | 103 | 129.5 | 468 | 475 | ||||||||
16003 | 551.5 | - | - | ||||||||||||
16004 | 599.5 | - | - | ||||||||||||
ØC p. ØAE P6
CHPLB 16000 CCPC - Flange motori IEC CHPLB 16000 CCPC - IEC Motor flanges
CHPLB | IEC 63 | IEC 71 | IEC 80 | IEC 90 | ||||||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
16002 | 383 | 276 | 36 | 140 | 383 | 276 | 36 | 160 | 383 | 296 | 56 | 200 | 383 | 296 | 56 | 200 |
16003 | 468 | 468 | 468 | 468 | ||||||||||||
16004 | 502.5 | 196 | 502.5 | 196 | 502.5 | 216 | 502.5 | 216 | ||||||||
L p.
P4
P
LP
ØD
CHPLB | IEC 100 | IEC 112 | IEC 132 | IEC 160 | IEC 180 | |||||||||||||||
L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | L | LP | P | ØD | |
16002 | 383 | 306 | 66 | 250 | 383 | 306 | 66 | 250 | 383 | 340 | 100 | 300 | 383 | 379 | 139 | 350 | 383 | 379 | 139 | 350 |
16003 | 468 | 468 | 468 | 468 | - | |||||||||||||||
16004 | 502.5 | 226 | 502.5 | 226 | 502.5 | 260 | 502.5 | 299 | - | |||||||||||
140 (16002 / 3)
93 (16004)
76 (16002 / 3)
66.5 (16004)
CHPLB 16000 CCPC - Alberi maschi entrata CHPL 16000 CCPC - Male input shafts
L p.
LE
LT
ØE E P7
CHPLB | CM42 | CM65 | CP65 | ||||||||||||
L | LT | T | LE | ØE | L | LT | T | LE | ØE | L | LT | T | LE | ØE | |
16002 | 383 | 333 | 93 | 82 | 42 h6 | 383 | 377.5 | 121.5 | 105 | 65 h6 | 383 | 409 | 153 | 105 | 65 h6 |
16003 | 468 | 468 | 468 | ||||||||||||
16004 | 502.5 | 253 | 502.5 | 297.5 | 502.5 | 329 | |||||||||
140 (16002 / 3)
93 (16004)
76 (16002 / 3)
66.5 (16004)
H18
